2025年11月20日加古川市の方よりiPhone13ドックコネクタ交換修理

ＴＯＰ ＞ ブログ ＞ ドックコネクタ交換

こんにちは！

スマフォドクターイオン加古川店です！

本日は加古川市の方よりiPhone13ドックコネクタ交換修理をご依頼いただきました。


iPhoneが急に充電出来なくなったので、確認して欲しいとご来店いただきました。
いつも使用している充電ケーブルを他のデバイスで使用すると充電できるとお伺いしているので、本体側の不具合の可能性があります。
当店で充電ケーブルを繋ぎ確認してみると、コネクタ内部が広がってしまい接触不良を起こしている状態でした。
ライトニングケーブルは裏表関係なく充電できますが、iPhone側のコネクタは接触端子が片面(下側)にしかありません。
ですので、コネクタが広がっている場合、ケーブルを傾けることで端子と接触し充電できるようになります。
ケーブルを手で押さえていたら充電出来ますが、このまま使用するのは不便だし接触不良を起こし基板がショートする可能性もありますので交換してしっかり充電できるようにしていきます。

液晶画面を開けて分解していきます。

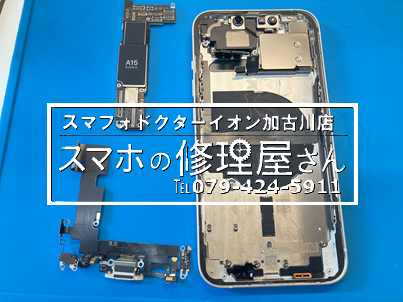

ドックコネクタのケーブルは基板の下を通って配置されていますので、基板を外して作業を進めます。
iPhone13の基板には、多くのケーブルが接続されているので断線させたり端子を傷付けないよう慎重に外していきます。
ラウドスピーカーやSIMカードスロットも取り外し、やっとドックコネクタの交換ができる状態になります。
ドックコネクタ交換後、逆手順で本体を組立て充電確認を行います。
しっかりケーブルが挿さるようになり電気の流れも正常ですので、修理完了です。

iPhoneの充電不良には、様々な原因がありますので自分で何とかしようとせず、お気軽にご相談ください。
皆様のご来店お待ちしております。

修理機種：iPhone13
症状：充電不良
修理内容：ドックコネクタ交換
作業時間：1時間~
---------------------------------------------------------------------------
